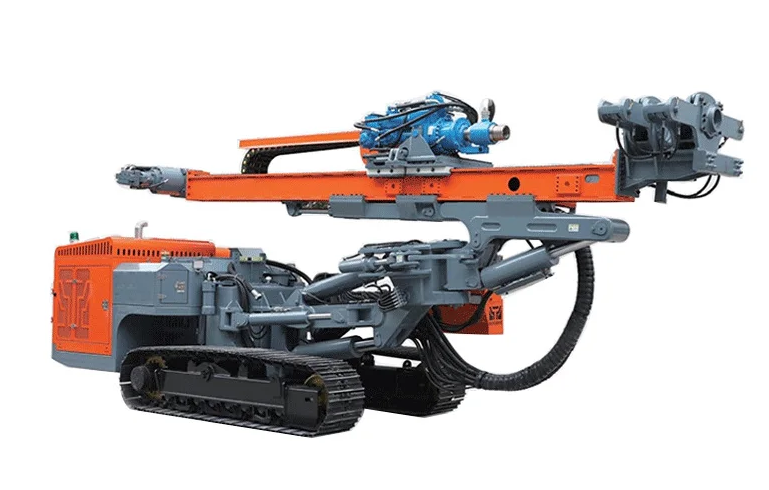

DTH (Down-The-Hole) Mining Drilling Rig မည်ကဲ့သို့ အလုပ်လုပ်သနည်း။

DTH (Down-The-Hole) Mining Drilling Rig မည်ကဲ့သို့ အလုပ်လုပ်သနည်း။

Down-The-Hole (DTH) တူတူသည် သတ္တုတူးဖော်ခြင်း၊ ကျောက်မိုင်းနှင့် ရေတွင်းတူးဖော်ခြင်းများတွင် တွင်ကျယ်စွာ အသုံးပြုသည့် အစွမ်းထက်ပြီး ထိရောက်သော တူးဖော်မှုနည်းပညာတစ်ခုဖြစ်သည်။ တစ်သတ္တုတွင်းတူးစင်DTH စနစ်ပါရှိသော အခြားနည်းလမ်းများသည် နှေးကွေးခြင်း သို့မဟုတ် အလွန်အကျွံ အံဝင်ခွင်ကျဖြစ်နိုင်သည့် ကြမ်းတမ်းသော ကျောက်သားများကို ထိုးဖောက်ဝင်ရောက်ရာတွင် အထူးထိရောက်ပါသည်။ DTH ကိုခွဲခြားသတ်မှတ်ပေးသည့်အခြေခံမူမှာ drill string ၏ထိပ်တွင်မဟုတ်ဘဲ borehole ၏အောက်ခြေရှိ drill bit ၏နောက်ဘက်တွင် တိုက်ရိုက်ထိမှန်သည့်ယန္တရား—တူတူကို နေရာချထားခြင်းဖြစ်သည်။ ဤဖွဲ့စည်းပုံသည် ကျောက်ထဲသို့ တိုက်ရိုက် စွမ်းအင် လွှဲပြောင်းမှုကို ခွင့်ပြုပြီး ထိုးဖောက်မှုနှုန်း မြင့်မားပြီး ပိုဖြောင့်သော အပေါက်များကို ရရှိစေသည်။

သတ္တုတွင်းတူးစင်တစ်ခုရှိ DTH စနစ်၏ အဓိက အစိတ်အပိုင်းများမှာ ထိပ်ပိုင်းခွဲ သို့မဟုတ် shank adapter၊ အပြင်ဘက်တူ၊ ပစ္စတင် (တူ)၊ check valve နှင့် drill bit တို့ဖြစ်သည်။ တပ်ဆင်မှုတစ်ခုလုံးကို drill ကြိုး၏အောက်ခြေတွင်တွဲထားသည်။ လုပ်ငန်းစဉ်ကို သတ္တုတွင်းတူးစင် ပက်ကေ့ချ်တွင် ပါဝင်သော မျက်နှာပြင်ရှိ ကြီးမားသော လေထုကွန်ပရက်ဆာက ပံ့ပိုးပေးသည့် ဖိအားမြင့်လေဖြင့် မောင်းနှင်ထားသည်။ ဤလေသည် တူးထားသောအချောင်းများနှင့် သံတူကြိုးကြားရှိ အဝိုင်းအတွင်းသို့ စီးဆင်းသွားပါသည်။ ဖြတ်တောက်မှုများကို ရှင်းလင်းရာတွင် အထောက်အကူဖြစ်စေရန် ဤလေ၏တစ်စိတ်တစ်ပိုင်းကို တူးကြိုး၏ဗဟိုမှတဆင့် ညွှန်ကြားထားသော်လည်း သံတူဖြင့်လည်ပတ်ခြင်းအတွက် အဓိကစီးဆင်းမှုသည် အနှစ်ကိုဖြတ်၍ဖြစ်သည်။

ထိပ်ပိုင်းခွဲရှိ ဆိပ်ကမ်းများမှတစ်ဆင့် ဖိအားမြင့်လေသည် သံတူတပ်ဆင်အတွင်းသို့ ဝင်ရောက်သည့်အခါ တူးဖော်သည့်စက်ဝန်း စတင်သည်။ လေဖိအားသည် ပစ္စတင်ကို အထက်သို့ တွန်းပို့သည်၊ စပရိန်ကို ဖိသွင်းသည် သို့မဟုတ် လေကူရှင်တစ်ခု ဖန်တီးသည်။ ပစ္စတင်သည် လေဖြတ်ခြင်း၏ထိပ်သို့ ရောက်သည်နှင့်၊ ၎င်းသည် ဖိအားမြင့်လေကို ပစ္စတင်ထိပ်သို့ လမ်းကြောင်းလွှဲပေးသည့် လေလမ်းကြောင်းကို ဖော်ထုတ်ပေးသည်။ ဤလျင်မြန်သောဖိအားပြောင်းပြန်လှန်မှုသည် piston အား drill bit ၏နောက်ဘက်သို့ တွန်းပို့သည်။ သက်ရောက်မှုစွမ်းအင်ကို ပစ္စတင်မှ ဘစ်သို့ တိုက်ရိုက်ပို့လွှတ်ပြီး ၎င်းအောက်ရှိ ကျောက်တုံးများကို ကြေမွသွားစေသည်။ ဤစက်ဝိုင်းသည် သံတူဒီဇိုင်းနှင့် လေဖိအားပေါ် မူတည်၍ ပုံမှန်အားဖြင့် 10 မှ 30 Hz ကြားတွင် တစ်စက္ကန့်လျှင် အကြိမ်များစွာ ထပ်လုပ်ပါသည်။

တစ်ချိန်တည်းမှာပင် စနစ်သည် ကျောက်တုံးများကို ထိရောက်စွာ ဖယ်ရှားပေးပါသည်။ လေသည် ပစ္စတင်ကို လည်ပတ်လုပ်ဆောင်ပြီးနောက်၊ ၎င်းသည် အပေါက်များ သို့မဟုတ် ပေါက်များမှတစ်ဆင့် ကျောက်သားမျက်နှာပြင်ပေါ်သို့ တိုက်ရိုက်ထွက်ပြီး ဘစ်၏အလယ်ဗဟိုမှတစ်ဆင့် ကုန်ဆုံးသွားပါသည်။ ဤအလျင်အမြန်လေစီးကြောင်းသည် အပေါက်၏အောက်ခြေမှ ကြေမွနေသောဖြတ်တောက်မှုများကို ဖယ်ရှားပေးပြီး တူးကြိုးနှင့် တွင်းရိုးနံရံကြား အဝိုင်းနေရာကို သယ်ဆောင်သွားစေသည်။ ဖြတ်တောက်ခြင်းအတွက် ပြန်သွားသည့်လမ်းကြောင်းအဖြစ် drill string annulus တစ်ခုလုံးကို အသုံးပြုခြင်းသည် တူးဖော်မှုအရှိန်ကို ထိန်းသိမ်းရန်နှင့် ဘစ်မကပ်စေရန်အတွက် အရေးကြီးသော ထိရောက်သောရှင်းလင်းမှုကို ရရှိစေပါသည်။ ဘစ်ကိုယ်တိုင်က ပုံမှန်အားဖြင့် ကြီးမားသော သက်ရောက်မှုနှင့် ပွန်းပဲ့မှုကိုခံနိုင်ရည်ရှိစေရန် ဒီဇိုင်းထုတ်ထားသည့် တန်စတင်ကာဗိုက်ခလုတ်များ တပ်ဆင်ထားသည်။

DTH ကိုအသုံးပြုခြင်း၏အားသာချက်များသတ္တုတွင်းတူးစင်သိသာထင်ရှားပါသည်။ တူသည် အပေါက်၏အောက်ခြေရှိ ကျောက်ကို တိုက်ရိုက်ထိသောကြောင့်၊ တူးကြိုးအား စွမ်းအင်ဆုံးရှုံးမှု အနည်းငယ်သာ ရှိသောကြောင့် အထူးသဖြင့် တွင်းနက်များတွင် အလွန်ထိရောက်မှု ရှိစေသည်။ ဘစ်ရှိ အဆက်မပြတ်ထုသည့်လုပ်ဆောင်ချက်သည် အခြားသောနည်းလမ်းအချို့နှင့် နှိုင်းယှဉ်ပါက အပေါက်ကို တူးဖော်ရာတွင် အထောက်အကူဖြစ်စေသည့် drill string ကို တည်ငြိမ်သောပုံစံဖြင့် လှည့်နေစေရန်လည်း ကူညီပေးပါသည်။ DTH တူးစင်များသည် ကျောက်ပွင့်မိုင်းတွင်းများတွင် ကြီးမားသော အချင်း blastholes များအတွက် ဦးစားပေးရွေးချယ်မှုဖြစ်ပြီး ရေတွင်းများကို ရေလောင်းရန်အတွက်နှင့် စိန်ခေါ်မှုဖွဲ့စည်းပုံများကို လျင်မြန်ပြီး ယုံကြည်စိတ်ချရသော ထိုးဖောက်ဝင်ရောက်မှုလိုအပ်သည့် မည်သည့် application အတွက်မဆို ဦးစားပေးရွေးချယ်မှုဖြစ်သည်။ အစွမ်းထက်သော သတ္တုတွင်းတူးစင်နှင့် ကွန်ပရက်ဆာတို့ ပေါင်းစပ်လိုက်သောအခါ စနစ်၏ ကြံ့ခိုင်မှုသည် ၎င်းအား ခေတ်မီတွင်းထွက်သတ္တုထုတ်ယူမှုနှင့် တည်ဆောက်မှု၏ အုတ်မြစ်ဖြစ်လာစေသည်။
